产品描述

电缆敷设机使用方法:
1、根据敷设的电缆大小,调整电缆敷设机前后托轮的高度,以便托住电缆,调整时需松开手旋螺钉,上下移动拖轮高度,然后并紧手旋螺钉。
2、根据所敷设电缆大小,用手摇把逆时针方向松紧丝杆,使敷设机两侧耐磨橡胶履带松开到位,方便放入所需敷设的电缆。
3、敷设机使用前需全面检查各部件的连接螺栓螺母是否松动,若松动需紧固,并检查开式齿轮上的润滑油脂是否润滑到位,并及时补涂油脂,查看托轮升降情况,并且将电缆敷设机调整好后固定整机,然后空载运转电缆敷设机5分钟,以便检查整机工作情况。

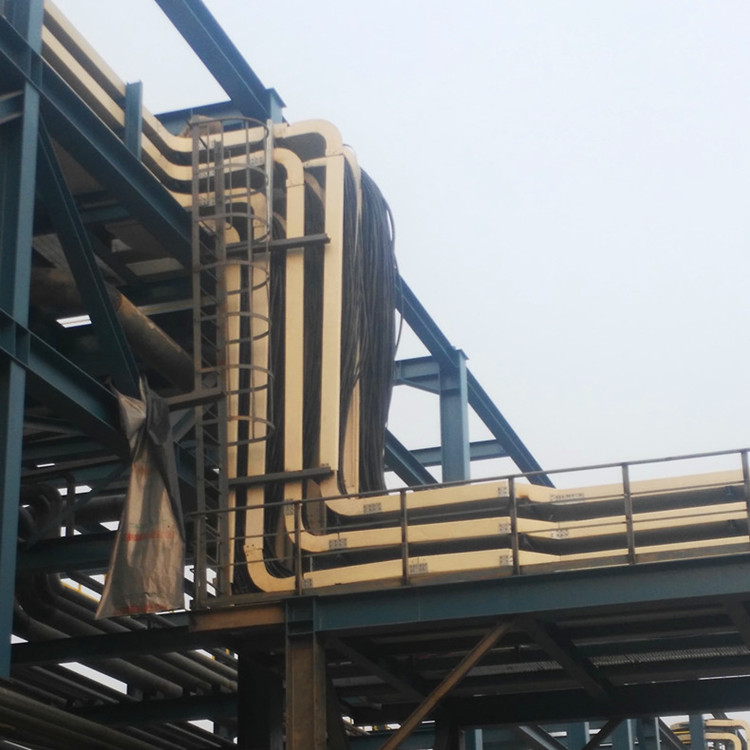

电缆敷设机是一种电力电网施工的机器,适用于桥架,隧道 地铁 工厂 电厂 城市电网改造等等电缆的敷设,管道电缆 水平电缆 桥架电缆 等适用于1-18公分的电缆。
小型遥控电缆敷设机500型:采用电机带变速器,变速器驱动带动履带,使输送力和重力分别作用在电缆的上下方向有利于保护电缆的绝缘层。
大型电缆敷设机800型:采用两个1.5kw的电机,经变速器驱动履带,使输送力和重力分别作用在电缆的左右方向有助于保护电缆的绝缘层。
输送力通用传送履带采用高强度耐磨轮胎大履带块,使电缆受力均匀,不伤电缆,并且经久耐用。 本机小型采用自动压紧装置,大型的是摇把式夹紧装置,极大方便了电缆的布放,本机噪声低,减速机机构温升小,且维护方便 。
新款的电缆敷设机输送机500带有遥控器,可以一个遥控器控制多台机器联合使用,可以随时变速启停可以很好的保护电缆,适用于1-5公分的电缆。
新款的电缆敷设机输送机800型,可以适用4-18公分的电缆,输送速度20M/min。欢迎致电杨经理。

本电缆工程中拟使用电缆敷设机辅助卷扬机进行电缆敷设施工。所利用的敷设机是由长云科技CY-D500型和CY-D800型电缆敷设机。500型敷设机可用于输送直径为 1-5公分的电缆,输送速度一档7M/ min,二档13M/min,三档18M/min,四档26M/min。800型电缆输送机可用于输送直径为4-18公分的电缆,输送速度20M/min。对电缆径向夹紧力可自行调整,Zui大夹紧力小于2.7kN,额定功率500型为0.75/1Kw,800型为3Kw。
郑州治世长云科技有限公司,伊始于2010年,总部坐落郑州西四环龙鼎科技产业园内;是一家机械设备、通讯设备、工程设备、实验仪器设备等,研发制造销售为一体的综合性企业;公司自组织发展模式,带动了一批有想法,有干劲的上进青年,他们以发展河南工业为己任,为经济发展做出应有的贡献而努力!我公司主营产品 : 电缆敷设机、光缆牵引机、电缆输送机 ,电烤鱼箱系类、甘蔗削皮机等等,产品性能稳定,设计新颖等特点得到广大用户的一致赞誉,产品销往二十多个省市自治区、海外多个地区。真正的厂家直销电缆输送机小型电缆传送者电缆输送机电缆敷设机电缆辅助机,大型物流发货,默认安能 德邦物流,全国包邮 质保一年,终身维护,售后无忧。欢迎咨询厂家杨经理。
电缆终端和架空线相连,可通过电缆登杆与架空线直接连接或经熔断器连接(应装设避雷器)。电缆登杆应设置电缆终端支架(或平台)、避雷器、接地箱及接地引下线。户外电缆终端底座垂直于地面的高度一般不应小于2.5m。电缆终端的金属部件(含屏蔽罩)在不同相导线之间和各相导体对地之间的安全净距:中压室内不小于125mm,室外不小于 200mm;低压室内不小于20mm,室外不小于75mm。终端支架必须具有足够的机械强度,能支承终端的全部荷重和安装维修临时附加的负载(一般按2kN考虑)。露出地面的保护管总长不应小于2.5m,单芯电缆应采用非磁性材料制成的保护管。并用沥青将保护管封口。电缆金属护套、铠装和电缆支架必须可靠接地;电缆的弯曲应满足电缆弯曲半径的规定
电缆输送机500型参数:
适用电缆直径:1~5公分。
电源: 380V/220V可选。(380V较常用)。
输送速度: 0~26m/min。
一档:7米/分钟,拉力>4500N,
二档:13米/分钟,拉力>3000N,
三档:18米/分钟,拉力>2000N,
四档:26米/分钟,拉力>1500N .
控制方式:遥控+按键控制。(遥控距离500米到1000米)
遥控器多频控制:机器组与组之间可分频段控制,避免相互干扰。
外形尺寸:长660mm宽460mm高400mm。
重量:50kg。
河南电缆敷设机厂哪家好
利用电缆输送机敷设过程中安全注意事项有:电缆桥架受力较大的区域做好桥架的加固措施。桥架内锋利的毛刺、锐角等要做好防护措施,桥架内隔板接缝处要包扎防护,电缆敷设时作业人员要密切观察电缆有无损伤,发现表面有划痕的及时查明原因,处理后再进行电缆的敷设;电缆敷设要专人指挥,统一协调各输送机的行进,各输送机操作人员要密将引绳抛下。这样,两组塔之间就架设好了牵引绳,施工人员再通过牵引绳牵引更粗的二级牵引绳子,进而牵引电缆电线。供电公司相关负责人介绍,南京地处江南水乡的地貌形势,敷设电力光缆常遇到密林 、湖泊、生态大棚、居民区等困难,给电力光缆的路由勘察、缆线敷设造成重大的困扰。为此,公司就这一问题,多次走访无人机厂电缆的直径大小调节中央距。电缆输送机大小规格是大输送力度的关键切注意输送机两边电缆的张弛情况、电缆转弯处电缆滑车和电缆桥架的情况,发现异常,及时与电缆敷设指挥人员联系,停止作业。河南电缆敷设机厂哪家好

电缆敷设机是用于长距离输送大截面电缆的机具,尤为适用于隧道、排管、直埋等长距离敷设各种类型的电缆,不受地形的限制,可在弯曲的电缆沟中,交叉道路、管道中进行放电缆作业。
本机由两个电动马达驱动,两对高弹性的、坚韧抗磨的橡胶锥形驱动轮,电缆被两个橡胶滑轮压到橡胶驱动轮中,上下双作用推动电缆,摩擦系数小、输送力大,对电缆无丝毫损伤。锥形驱动轮的间隙可调,适应电缆直径从40mm到180mm,放好电缆后取出电缆也很方便,因为这部分高度只有340mm,不会造成电缆弯曲。
本电缆敷设机可几组同时操控,每台敷设机内置分控箱,不需要附带分控箱,一组采用一台总控箱即可。

问:电缆直埋敷设方式应符合什么规定 ?
答:1、 电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关规范规定要求的施工和安装,有可能导致电缆系统不能正常运行。
2、人力敷设电缆时,应统一指挥控制节奏,每隔 1.5~3米有一人肩扛电缆,边放边拉,慢慢施放。
3、 机械施放电缆时,一般采用专用电缆敷设机并配备必要牵引工具,牵引力大小适当、控制均匀,以免损坏电缆。
4、电缆在室外直接埋地敷设时,电缆外皮至地面的深度不应小于0.7m,并应在电缆***别均匀铺设100mm厚的细砂或软土,并覆盖混凝土保护板或类似的保护层。
5、敷设时电缆的弯曲半径要大于规定值。在电缆敷设安装前、后用 1000V兆欧表测量电缆各导体之间绝缘电阻是否正常,并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正,小规格(10mm2 以下实芯导体)电缆还应测量导体是否通断。
6、电缆如直埋敷设,要注意土壤条件,一般建筑物下电缆的埋设深度不小于 0.3米,较松软的或周边环境较复杂的,如耕地、建筑施工工地或道路等,要有一定的埋设深度(0.7~1米),以防直埋电缆受到意外损害,必要时应竖立明显的标志。
7、在有化学腐蚀或杂散电流腐蚀的土壤中,不得采用直接埋地敷设电缆。
8、在寒冷地区,电缆宜埋设于冻土层以下。当无法深埋时,应采取措施,防止电缆受到损伤。
