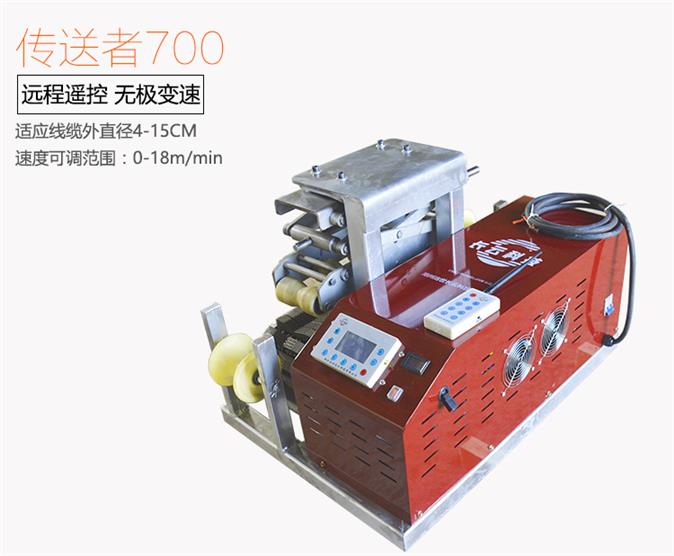

本溪精品电缆敷设机图片 电缆输送机
  • 本溪精品电缆敷设机图片 电缆输送机
  • 本溪精品电缆敷设机图片 电缆输送机
  • 本溪精品电缆敷设机图片 电缆输送机

产品描述

从电缆沟道引出的电缆距地面2m的一般应穿镀锌管保护,镀锌管应去毛刺,不应有穿孔、裂缝等。固定电缆的钢支架应焊接牢固并可靠接地。
电缆敷设机使用方法:
1、根据敷设的电缆大小,调整电缆敷设机前后托轮的高度,以便托住电缆,调整时需松开手旋螺钉,上下移动拖轮高度,然后并紧手旋螺钉。
2、根据所敷设电缆大小,用手摇把逆时针方向松紧丝杆,使敷设机两侧耐磨橡胶履带松开到位,方便放入所需敷设的电缆。
3、敷设机使用前需全面检查各部件的连接螺栓螺母是否松动,若松动需紧固,并检查开式齿轮上的润滑油脂是否润滑到位,并及时补涂油脂,查看托轮升降情况,并且将电缆敷设机调整好后固定整机,然后空载运转电缆敷设机5分钟,以便检查整机工作情况。
电缆敷设方式有以下几种:直埋敷设,排管敷设,隧道敷设,电缆沟和桥架敷设,水底电缆敷设等。不同敷设方式的施工技术要求不完全相同,所使用的机械设备也有差异。一条电缆线路采用什么方式敷设,取决于地下管线的总体规划、电缆线路的电压等级、终数量、施工条件及投资等因素
电缆敷设机(3)在电缆沟、隧道或电缆夹层内安装的电缆支架底版和顶板的净距离不宜小于表2-14规定。 (4)电缆沟或隧道内通道净宽,不宜小于表2-15规定。 (5)电缆线路的设计分段长度,除应满足电缆护层感应电压的允许值外还要结合施工条件和施工机具等因素,使电缆敷设牵引力、侧压力不超过表2-16和2-17的允许值。 (6)不同辐射方式的电缆根数宜按表2-18选择。 (7)敷设电缆时,电缆允许敷设低温度,在敷设前24h内的平均温度以及敷设现场的温度不应低于表2-19的规定;当温度低于表2-19规定值时,应采取措施。表2-14 电缆支架离底板和顶板小净距离 mm 敷设方式 下层垂直净距 上层垂直净距 电缆沟 50~100 150~200 隧道或电缆夹层 50~100 100~150 表2-15 电缆沟隧道内通道净宽允许小值 mm 电缆支架配置及通道特征 电缆沟深 电缆隧道 ≤600 600~1000 ≥1000 两侧支架 300 500 700 1000 单列支架与壁间通道 300 450 600 900 表2-16 不同电缆敷设方法的大牵引力N/mm2
牵引方式 牵引头 钢丝中国套 受力部位 铜芯 铝芯 铅套 铝套 塑料护套 允许牵引强度 70 40 10 20 7 表2-17 电缆护层大允许侧压力 电缆护层分类 滑动 (涂抹润滑油圆弧板或排管) kN/m 滚动 (每只滚轮) k/N 铅护层 3.0 0.5 铝护层 3.0 2.0 无金属护层 3.0 1.0 表2-18 敷设方式和规划电缆根数 敷设方式 规划敷设电缆根数 直埋 6根及以下 排管 21根及以下 (℃) 橡皮绝缘电力电缆 橡皮或聚氯乙烯护套 -15 裸铅套 -20 铅护套钢带铠装 -7 塑料绝缘电力电缆 0 控制电缆 耐寒护套 -20 橡皮绝缘聚氯乙烯护套 -15 聚氯乙烯绝缘聚氯乙烯护套 -10 2.电缆敷设前应按下列要求进行检查: (1)电缆通道畅通、排水良好。金属部分的防腐层完整。隧道内照明、通风符合要求。 (2)电缆型号、电压、规格应符合设计。 (3)电缆外观应无损伤、绝缘良好,当对电缆的密封有怀疑时,应进行潮湿判断;直埋电缆与水底电缆应经试验合格。 (4)电缆放线架应放置稳妥,钢轴的强度和长度应与电缆盘重量和宽度相配合。 (5)敷设前应按设计和实际路径计算隧道 16根及以上 表2-19 电缆允许敷设低温度 电缆类型 电缆结构 允许敷设低温度每根电缆的长度,合理安排每盘电缆,减少电缆接头。
拉电缆桥架敷设机机、履带式桥架电缆敷设机、电缆输送机加工定制、桥架电缆敷设机厂家、大型电缆敷设机厂家直销、桥架电缆敷设机生产厂家、地铁隧道拉电缆牵引机、_郑州治世长云期待您的光临。真正的厂家直销电缆输送机小型电缆传送者电缆输送机大型电缆敷设机 大型物流发货 全国包邮 售后无忧 质保一年 终身维护。欢迎大家前来致电。治世长云科技有限公司
电缆沟中敷设的电缆应满足防火要求,例如具有不延然的外护层或裸钢带铠装,重要的线路应选用具有阻燃外护套的电缆。 名 称 小允许距离(mm) 两侧有电缆支架时的通道宽度 500 单侧有电缆支架时的通道宽度 450 电力电缆之间的水平距离 不小于电缆外径 电缆支架的层间净距 电缆为中压及以下 200 电缆在防火槽盒内 1.6×槽盒高度 表2-20 电缆沟内小允许距离 2.电缆沟施工前,需揭开部分电缆沟盖板。在不妨碍施工人员下电缆沟工作的情况下,可以间隔方式揭开电缆沟盖板。然后在电缆引入处和沟底安放滚轮,在电缆沟转角处,也应搭建转角滚轮,采用卷扬机和输送机牵引电缆。电缆牵引完毕后,用人力将电缆放置在电缆支架上,敷设在电缆沟内的电缆,电缆固定和热伸缩和对侧方法,应符合隧道敷设2中内容的规定。后将所有电缆沟盖板恢复原状。 电缆搁在金属支架上,应加一层塑料衬垫。在电缆沟转弯处使用加长支架,让电缆在支架上允许适当位移
电缆终端和架空线相连,可通过电缆登杆与架空线直接连接或经熔断器连接(应装设避雷器)。电缆登杆应设置电缆终端支架(或平台)、避雷器、接地箱及接地引下线。户外电缆终端底座垂直于地面的高度一般不应小于2.5m。电缆终端的金属部件(含屏蔽罩)在不同相导线之间和各相导体对地之间的安全净距:中压室内不小于125mm,室外不小于 200mm;低压室内不小于20mm,室外不小于75mm。终端支架必须具有足够的机械强度,能支承终端的全部荷重和安装维修临时附加的负载(一般按2kN考虑)。露出地面的保护管总长不应小于2.5m,单芯电缆应采用非磁性材料制成的保护管。并用沥青将保护管封口。电缆金属护套、铠装和电缆支架必须可靠接地;电缆的弯曲应满足电缆弯曲半径的规定
电缆施放后检查电缆外观应无机械损伤,检查合格后方可进行电缆上面铺上100mm的砂层施工,然后在砂层上面铺设事先准备好的保护盖板,其宽度应超出电缆直径两侧各50mm。在用土回填电缆沟时要求逐层夯实以防下陷。直埋的电缆应在两端和改变路线的弯曲处设有“高压电缆、禁止挖掘”的标示牌。


问:电缆铺设设备常用的都有哪些
答:(1)空气压缩机,主要用来破坏路面,为以后敷设电缆作准备;
(2)电动卷扬机或电缆牵引机,主要用来拖电缆;
(3)电缆输送机,配合牵引机使用来克服巨大的摩擦力,减轻对电缆的损坏;
(4)电缆盘放线支架;
(5)滚轮装置;
(6)防捻 ,减钢丝绳出现的扭曲;
(7)电缆盘制动装置。
