产品描述

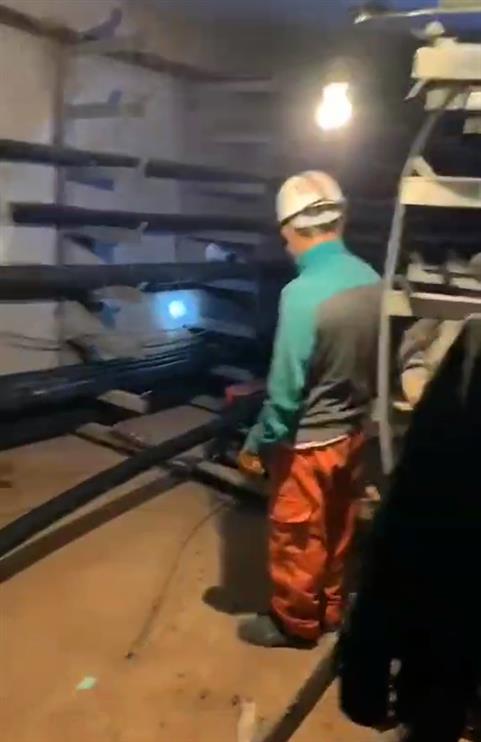

电缆敷设机是用于长距离输送大截面电缆的机具,尤为适用于隧道、排管、直埋等长距离敷设各种类型的电缆,不受地形的限制,可在弯曲的电缆沟中,交叉道路、管道中进行放电缆作业。
本机由两个电动马达驱动,两对高弹性的、坚韧抗磨的橡胶锥形驱动轮,电缆被两个橡胶滑轮压到橡胶驱动轮中,上下双作用推动电缆,摩擦系数小、输送力大,对电缆无丝毫损伤。锥形驱动轮的间隙可调,适应电缆直径从20mm到180mm,放好电缆后取出电缆也很方便,因为这部分高度只有340mm,不会造成电缆弯曲。
本电缆敷设机可几组同时操控,每台敷设机内置分控箱,不需要附带分控箱,一组采用一台总控箱即可。

敷设电缆时应从电缆盘上方引出电缆,严禁将电缆扭成死角。施工时交联聚乙烯三芯电缆弯曲半径不得小于该电缆外径10倍。放电缆时应顺电缆圈慢慢拉直,并要注意不能把电缆放在地面拖拉以免破坏外保护层。放电缆时还应注意合理安排长度,以免造成浪费,并尽量减少中间接头。直埋电缆除了考虑在制作终端头有足够的长度外,还要流有电缆全长0.5%~1%的备用长度。
电缆施放后检查电缆外观应无机械损伤,检查合格后方可进行电缆上面铺上100mm的砂层施工,然后在砂层上面铺设事先准备好的保护盖板,其宽度应超出电缆直径两侧各50mm。在用土回填电缆沟时要求逐层夯实以防下陷。直埋的电缆应在两端和改变路线的弯曲处设有“高压电缆、禁止挖掘”的标示牌。
电缆敷设机使用方法:
1、根据敷设的电缆大小,调整电缆敷设机前后托轮的高度,以便托住电缆,调整时需松开手旋螺钉,上下移动拖轮高度,然后并紧手旋螺钉。
2、根据所敷设电缆大小,用手摇把逆时针方向松紧丝杆,使敷设机两侧耐磨橡胶履带松开到位,方便放入所需敷设的电缆。
3、敷设机使用前需全面检查各部件的连接螺栓螺母是否松动,若松动需紧固,并检查开式齿轮上的润滑油脂是否润滑到位,并及时补涂油脂,查看托轮升降情况,并且将电缆敷设机调整好后固定整机,然后空载运转电缆敷设机5分钟,以便检查整机工作情况。
牵引方式 牵引头 钢丝中国套 受力部位 铜芯 铝芯 铅套 铝套 塑料护套 允许牵引强度 70 40 10 20 7 表2-17 电缆护层大允许侧压力 电缆护层分类 滑动 (涂抹润滑油圆弧板或排管) kN/m 滚动 (每只滚轮) k/N 铅护层 3.0 0.5 铝护层 3.0 2.0 无金属护层 3.0 1.0 表2-18 敷设方式和规划电缆根数 敷设方式 规划敷设电缆根数 直埋 6根及以下 排管 21根及以下 (℃) 橡皮绝缘电力电缆 橡皮或聚氯乙烯护套 -15 裸铅套 -20 铅护套钢带铠装 -7 塑料绝缘电力电缆 0 控制电缆 耐寒护套 -20 橡皮绝缘聚氯乙烯护套 -15 聚氯乙烯绝缘聚氯乙烯护套 -10 2.电缆敷设前应按下列要求进行检查: (1)电缆通道畅通、排水良好。金属部分的防腐层完整。隧道内照明、通风符合要求。 (2)电缆型号、电压、规格应符合设计。 (3)电缆外观应无损伤、绝缘良好,当对电缆的密封有怀疑时,应进行潮湿判断;直埋电缆与水底电缆应经试验合格。 (4)电缆放线架应放置稳妥,钢轴的强度和长度应与电缆盘重量和宽度相配合。 (5)敷设前应按设计和实际路径计算隧道 16根及以上 表2-19 电缆允许敷设低温度 电缆类型 电缆结构 允许敷设低温度每根电缆的长度,合理安排每盘电缆,减少电缆接头。
注意事项
1. 电缆输送机是辅助牵引设备,不得超载使用。
2. 多机串联使用时,各电缆输送机之间应增加电缆滑车以防止电缆与地面接触。
3. 相应的牵引机应适用于电缆输送机输送速度相同的档位,速度要一致,以防电缆造成损害。
4.电缆输送机运转要在同一方向。


问:电缆直埋敷设方式应符合什么规定 ?
答:1、 电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关规范规定要求的施工和安装,有可能导致电缆系统不能正常运行。
2、人力敷设电缆时,应统一指挥控制节奏,每隔 1.5~3米有一人肩扛电缆,边放边拉,慢慢施放。
3、 机械施放电缆时,一般采用专用电缆敷设机并配备必要牵引工具,牵引力大小适当、控制均匀,以免损坏电缆。
4、电缆在室外直接埋地敷设时,电缆外皮至地面的深度不应小于0.7m,并应在电缆别均匀铺设100mm厚的细砂或软土,并覆盖混凝土保护板或类似的保护层。
5、敷设时电缆的弯曲半径要大于规定值。在电缆敷设安装前、后用 1000V兆欧表测量电缆各导体之间绝缘电阻是否正常,并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正,小规格(10mm2 以下实芯导体)电缆还应测量导体是否通断。
6、电缆如直埋敷设,要注意土壤条件,一般建筑物下电缆的埋设深度不小于 0.3米,较松软的或周边环境较复杂的,如耕地、建筑施工工地或道路等,要有一定的埋设深度(0.7~1米),以防直埋电缆受到意外损害,必要时应竖立明显的标志。
7、在有化学腐蚀或杂散电流腐蚀的土壤中,不得采用直接埋地敷设电缆。
8、在寒冷地区,电缆宜埋设于冻土层以下。当无法深埋时,应采取措施,防止电缆受到损伤。
