产品描述

牵引方式 牵引头 钢丝中国套 受力部位 铜芯 铝芯 铅套 铝套 塑料护套 允许牵引强度 70 40 10 20 7 表2-17 电缆护层大允许侧压力 电缆护层分类 滑动 (涂抹润滑油圆弧板或排管) kN/m 滚动 (每只滚轮) k/N 铅护层 3.0 0.5 铝护层 3.0 2.0 无金属护层 3.0 1.0 表2-18 敷设方式和规划电缆根数 敷设方式 规划敷设电缆根数 直埋 6根及以下 排管 21根及以下 (℃) 橡皮绝缘电力电缆 橡皮或聚氯乙烯护套 -15 裸铅套 -20 铅护套钢带铠装 -7 塑料绝缘电力电缆 0 控制电缆 耐寒护套 -20 橡皮绝缘聚氯乙烯护套 -15 聚氯乙烯绝缘聚氯乙烯护套 -10 2.电缆敷设前应按下列要求进行检查: (1)电缆通道畅通、排水良好。金属部分的防腐层完整。隧道内照明、通风符合要求。 (2)电缆型号、电压、规格应符合设计。 (3)电缆外观应无损伤、绝缘良好,当对电缆的密封有怀疑时,应进行潮湿判断;直埋电缆与水底电缆应经试验合格。 (4)电缆放线架应放置稳妥,钢轴的强度和长度应与电缆盘重量和宽度相配合。 (5)敷设前应按设计和实际路径计算隧道 16根及以上 表2-19 电缆允许敷设低温度 电缆类型 电缆结构 允许敷设低温度每根电缆的长度,合理安排每盘电缆,减少电缆接头。
维修保养
1. 电缆输送机不用时应摆放于干燥室内的环境。
2. 开式齿轮处在施工结束后应及时涂抹润滑油脂。
3. 各连接部分的螺母螺栓应检查松动情况,并及时用扳手并紧。
4. 齿轮箱内润滑油及时补充。
5. 电线外皮发现磨损应及时更换,以免产生漏电事故。
6. 各转动部分及拖轮履带松紧丝杆均需及时涂抹润滑油脂。
电缆敷设方式有以下几种:直埋敷设,排管敷设,隧道敷设,电缆沟和桥架敷设,水底电缆敷设等。不同敷设方式的施工技术要求不完全相同,所使用的机械设备也有差异。一条电缆线路采用什么方式敷设,取决于地下管线的总体规划、电缆线路的电压等级、终数量、施工条件及投资等因素

注意事项
1. 电缆输送机是辅助牵引设备,不得超载使用。
2. 多机串联使用时,各电缆输送机之间应增加电缆滑车以防止电缆与地面接触。
3. 相应的牵引机应适用于电缆输送机输送速度相同的档位,速度要一致,以防电缆造成损害。
4.电缆输送机运转要在同一方向。

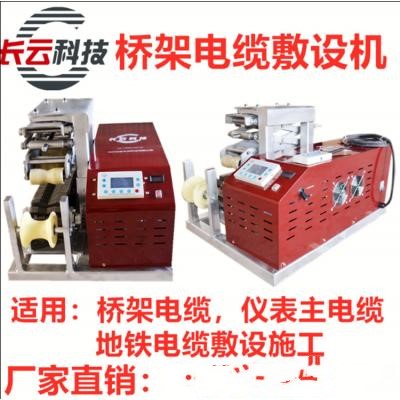

电缆敷设机是用于长距离输送大截面电缆的机具,尤为适用于隧道、排管、直埋等长距离敷设各种类型的电缆,不受地形的限制,可在弯曲的电缆沟中,交叉道路、管道中进行放电缆作业。
本机由两个电动马达驱动,两对高弹性的、坚韧抗磨的橡胶锥形驱动轮,电缆被两个橡胶滑轮压到橡胶驱动轮中,上下双作用推动电缆,摩擦系数小、输送力大,对电缆无丝毫损伤。锥形驱动轮的间隙可调,适应电缆直径从20mm到180mm,放好电缆后取出电缆也很方便,因为这部分高度只有340mm,不会造成电缆弯曲。
本电缆敷设机可几组同时操控,每台敷设机内置分控箱,不需要附带分控箱,一组采用一台总控箱即可。

本电缆工程中拟使用电缆敷设机辅助卷扬机进行电缆敷设施工。所利用的敷设机是由长云科技CY-D500型和CY-D800型电缆敷设机。500型敷设机可用于输送直径为 1-5公分的电缆,输送速度一档7M/ min,二档13M/min,三档18M/min,四档26M/min。800型电缆输送机可用于输送直径为4-18公分的电缆,输送速度20M/min。对电缆径向夹紧力可自行调整,Zui大夹紧力小于2.7kN,额定功率500型为0.75/1Kw,800型为3Kw。

问:电缆输送机的使用方法及注意事项有哪些
答:1、为了能将电缆托住,需要根据输送电缆长度,调整电缆输送机上面托轮的高度,同时在调整时不能紧握手旋螺钉;
2、依据输送电缆长度的不同,丝杆需向逆时针松动,从而履带松开程度正合适;
3、机器使用前一定要检查到位,如某零件是否松动,如果有松动情况,一定要拧紧,以及查看一下开式齿轮是否润滑。
4、在施工量少的情况下,电缆输送机可以单机使用,只要将机器调整好,启动后就能使用。如果工作量大,此时则可以配合牵引机,将多台电缆输送机串联起来工作。
使用电缆输送机需要注意的是:
在进行使用时一般还可以与电缆牵引机、提升机、和其他电缆敷设机具等进行配套使用,这样不仅可以提高工作效率还能达到输送电缆的更好的效果,解决了人工输送电缆设备的弊端和不足等,减轻了人工工作的强度,电缆输送机主要适用于在一些规模比较大的城市电网改造和大面积、长距离电缆敷设等工程中,大大提高了施工的质量和效率。
