产品描述

从电缆沟道引出的电缆距地面2m的一般应穿镀锌管保护,镀锌管应去毛刺,不应有穿孔、裂缝等。固定电缆的钢支架应焊接牢固并可靠接地。

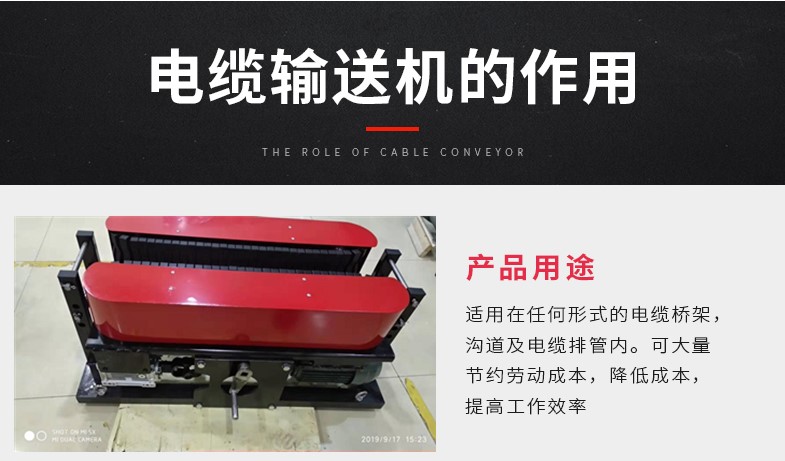

大型电缆输送机800型主要性能及技术参数
1. 推进速度:20米/分。
2. 额定输送力:10~16个成年人的拉力。
3. 输送电缆适用范围:直径20-180毫米。
4. 确保电缆夹紧时不受到损害,设有缓冲装置、确保电缆的测压在允许范围内。
5. 可放入直径1090毫米工井孔内。
6. 整机重量:220公斤。
7. 配用电机:1.5KW2台

电缆敷设机使用方法:
1、根据敷设的电缆大小,调整电缆敷设机前后托轮的高度,以便托住电缆,调整时需松开手旋螺钉,上下移动拖轮高度,然后并紧手旋螺钉。
2、根据所敷设电缆大小,用手摇把逆时针方向松紧丝杆,使敷设机两侧耐磨橡胶履带松开到位,方便放入所需敷设的电缆。
3、敷设机使用前需全面检查各部件的连接螺栓螺母是否松动,若松动需紧固,并检查开式齿轮上的润滑油脂是否润滑到位,并及时补涂油脂,查看托轮升降情况,并且将电缆敷设机调整好后固定整机,然后空载运转电缆敷设机5分钟,以便检查整机工作情况。

电缆终端和架空线相连,可通过电缆登杆与架空线直接连接或经熔断器连接(应装设避雷器)。电缆登杆应设置电缆终端支架(或平台)、避雷器、接地箱及接地引下线。户外电缆终端底座垂直于地面的高度一般不应小于2.5m。电缆终端的金属部件(含屏蔽罩)在不同相导线之间和各相导体对地之间的安全净距:中压室内不小于125mm,室外不小于 200mm;低压室内不小于20mm,室外不小于75mm。终端支架必须具有足够的机械强度,能支承终端的全部荷重和安装维修临时附加的负载(一般按2kN考虑)。露出地面的保护管总长不应小于2.5m,单芯电缆应采用非磁性材料制成的保护管。并用沥青将保护管封口。电缆金属护套、铠装和电缆支架必须可靠接地;电缆的弯曲应满足电缆弯曲半径的规定

注意事项
1. 电缆输送机是辅助牵引设备,不得超载使用。
2. 多机串联使用时,各电缆输送机之间应增加电缆滑车以防止电缆与地面接触。
3. 相应的牵引机应适用于电缆输送机输送速度相同的档位,速度要一致,以防电缆造成损害。
4.电缆输送机运转要在同一方向。

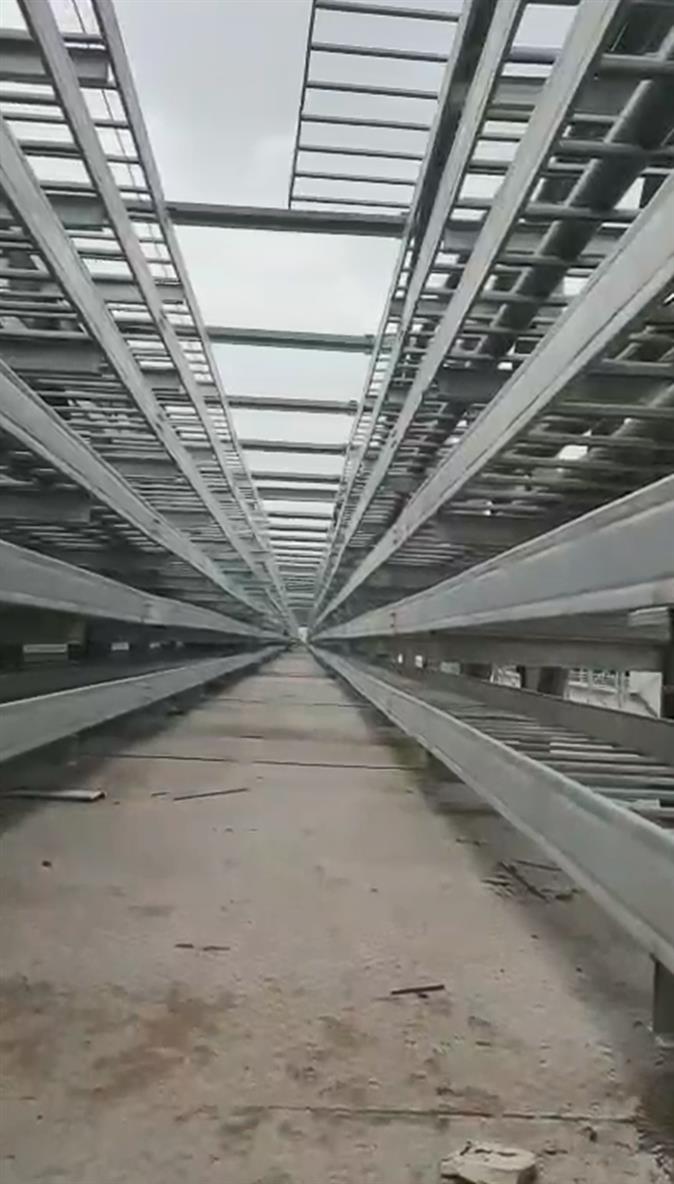

电缆敷设方式有以下几种:直埋敷设,排管敷设,隧道敷设,电缆沟和桥架敷设,水底电缆敷设等。不同敷设方式的施工技术要求不完全相同,所使用的机械设备也有差异。一条电缆线路采用什么方式敷设,取决于地下管线的总体规划、电缆线路的电压等级、终数量、施工条件及投资等因素

问:电缆直埋敷设方式应符合什么规定 ?
答:1、 电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关规范规定要求的施工和安装,有可能导致电缆系统不能正常运行。
2、人力敷设电缆时,应统一指挥控制节奏,每隔 1.5~3米有一人肩扛电缆,边放边拉,慢慢施放。
3、 机械施放电缆时,一般采用专用电缆敷设机并配备必要牵引工具,牵引力大小适当、控制均匀,以免损坏电缆。
4、电缆在室外直接埋地敷设时,电缆外皮至地面的深度不应小于0.7m,并应在电缆别均匀铺设100mm厚的细砂或软土,并覆盖混凝土保护板或类似的保护层。
5、敷设时电缆的弯曲半径要大于规定值。在电缆敷设安装前、后用 1000V兆欧表测量电缆各导体之间绝缘电阻是否正常,并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正,小规格(10mm2 以下实芯导体)电缆还应测量导体是否通断。
6、电缆如直埋敷设,要注意土壤条件,一般建筑物下电缆的埋设深度不小于 0.3米,较松软的或周边环境较复杂的,如耕地、建筑施工工地或道路等,要有一定的埋设深度(0.7~1米),以防直埋电缆受到意外损害,必要时应竖立明显的标志。
7、在有化学腐蚀或杂散电流腐蚀的土壤中,不得采用直接埋地敷设电缆。
8、在寒冷地区,电缆宜埋设于冻土层以下。当无法深埋时,应采取措施,防止电缆受到损伤。
