产品描述

电缆敷设方式有以下几种:直埋敷设,排管敷设,隧道敷设,电缆沟和桥架敷设,水底电缆敷设等。不同敷设方式的施工技术要求不完全相同,所使用的机械设备也有差异。一条电缆线路采用什么方式敷设,取决于地下管线的总体规划、电缆线路的电压等级、终数量、施工条件及投资等因素

敷设电缆时应从电缆盘上方引出电缆,严禁将电缆扭成死角。施工时交联聚乙烯三芯电缆弯曲半径不得小于该电缆外径10倍。放电缆时应顺电缆圈慢慢拉直,并要注意不能把电缆放在地面拖拉以免破坏外保护层。放电缆时还应注意合理安排长度,以免造成浪费,并尽量减少中间接头。直埋电缆除了考虑在制作终端头有足够的长度外,还要流有电缆全长0.5%~1%的备用长度。
电缆输送机500型参数:
适用电缆直径:1~5公分。
电源: 380V/220V可选。(380V较常用)。
输送速度: 0~26m/min。
一档:7米/分钟,拉力>4500N,
二档:13米/分钟,拉力>3000N,
三档:18米/分钟,拉力>2000N,
四档:26米/分钟,拉力>1500N .
控制方式:遥控+按键控制。(遥控距离500米到1000米)
遥控器多频控制:机器组与组之间可分频段控制,避免相互干扰。
外形尺寸:长660mm宽460mm高400mm。
重量:50kg。
电缆敷设机是用于长距离输送大截面电缆的机具,尤为适用于隧道、排管、直埋等长距离敷设各种类型的电缆,不受地形的限制,可在弯曲的电缆沟中,交叉道路、管道中进行放电缆作业。
本机由两个电动马达驱动,两对高弹性的、坚韧抗磨的橡胶锥形驱动轮,电缆被两个橡胶滑轮压到橡胶驱动轮中,上下双作用推动电缆,摩擦系数小、输送力大,对电缆无丝毫损伤。锥形驱动轮的间隙可调,适应电缆直径从20mm到180mm,放好电缆后取出电缆也很方便,因为这部分高度只有340mm,不会造成电缆弯曲。
本电缆敷设机可几组同时操控,每台敷设机内置分控箱,不需要附带分控箱,一组采用一台总控箱即可。

本电缆工程中拟使用电缆敷设机辅助卷扬机进行电缆敷设施工。所利用的敷设机是由长云科技CY-D500型和CY-D800型电缆敷设机。500型敷设机可用于输送直径为 1-5公分的电缆,输送速度一档7M/ min,二档13M/min,三档18M/min,四档26M/min。800型电缆输送机可用于输送直径为4-18公分的电缆,输送速度20M/min。对电缆径向夹紧力可自行调整,Zui大夹紧力小于2.7kN,额定功率500型为0.75/1Kw,800型为3Kw。

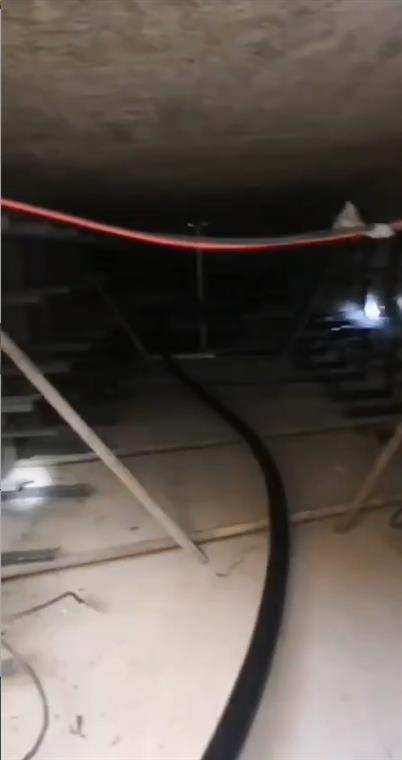

电缆沟中敷设的电缆应满足防火要求,例如具有不延然的外护层或裸钢带铠装,重要的线路应选用具有阻燃外护套的电缆。 名 称 小允许距离(mm) 两侧有电缆支架时的通道宽度 500 单侧有电缆支架时的通道宽度 450 电力电缆之间的水平距离 不小于电缆外径 电缆支架的层间净距 电缆为中压及以下 200 电缆在防火槽盒内 1.6×槽盒高度 表2-20 电缆沟内小允许距离 2.电缆沟施工前,需揭开部分电缆沟盖板。在不妨碍施工人员下电缆沟工作的情况下,可以间隔方式揭开电缆沟盖板。然后在电缆引入处和沟底安放滚轮,在电缆沟转角处,也应搭建转角滚轮,采用卷扬机和输送机牵引电缆。电缆牵引完毕后,用人力将电缆放置在电缆支架上,敷设在电缆沟内的电缆,电缆固定和热伸缩和对侧方法,应符合隧道敷设2中内容的规定。后将所有电缆沟盖板恢复原状。 电缆搁在金属支架上,应加一层塑料衬垫。在电缆沟转弯处使用加长支架,让电缆在支架上允许适当位移
